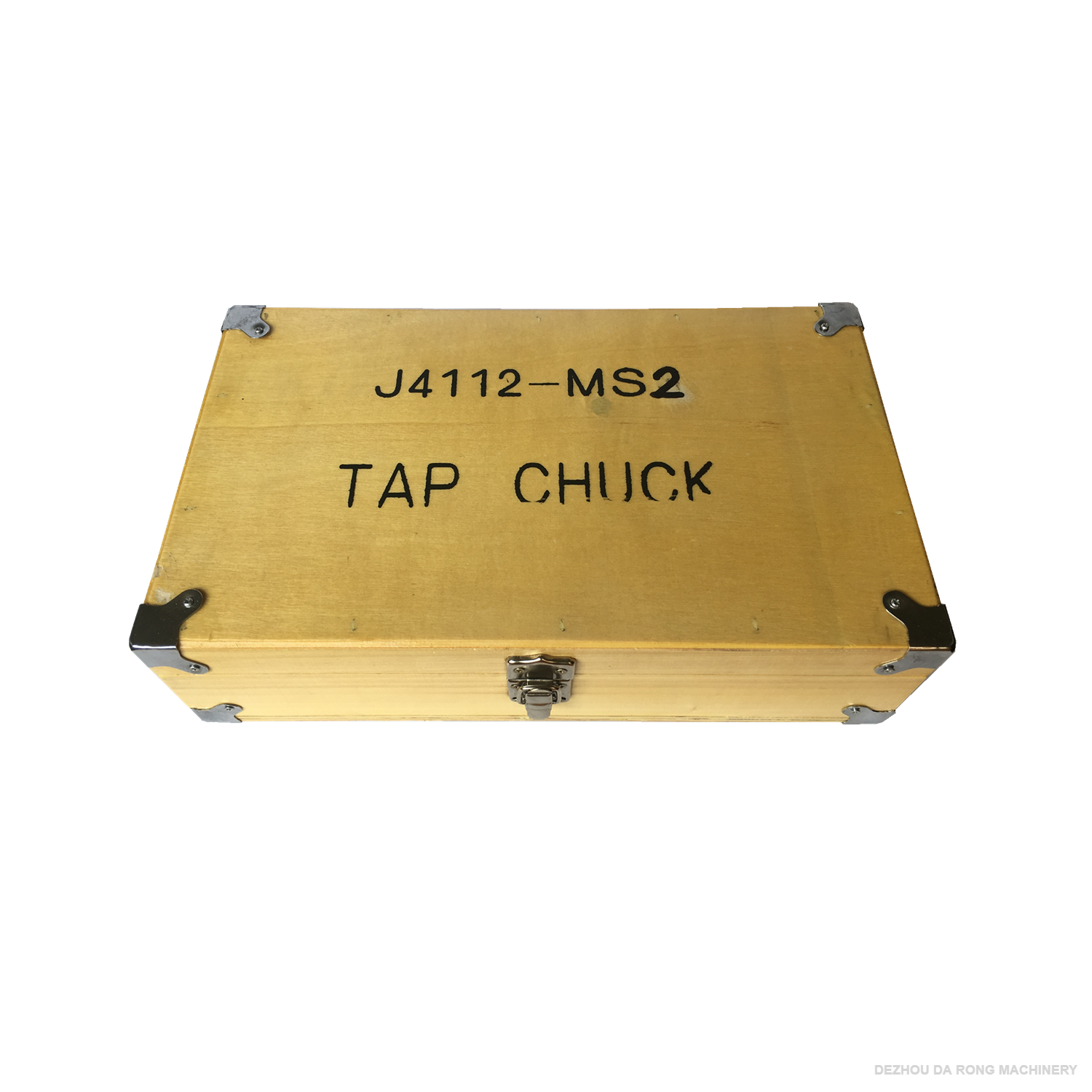

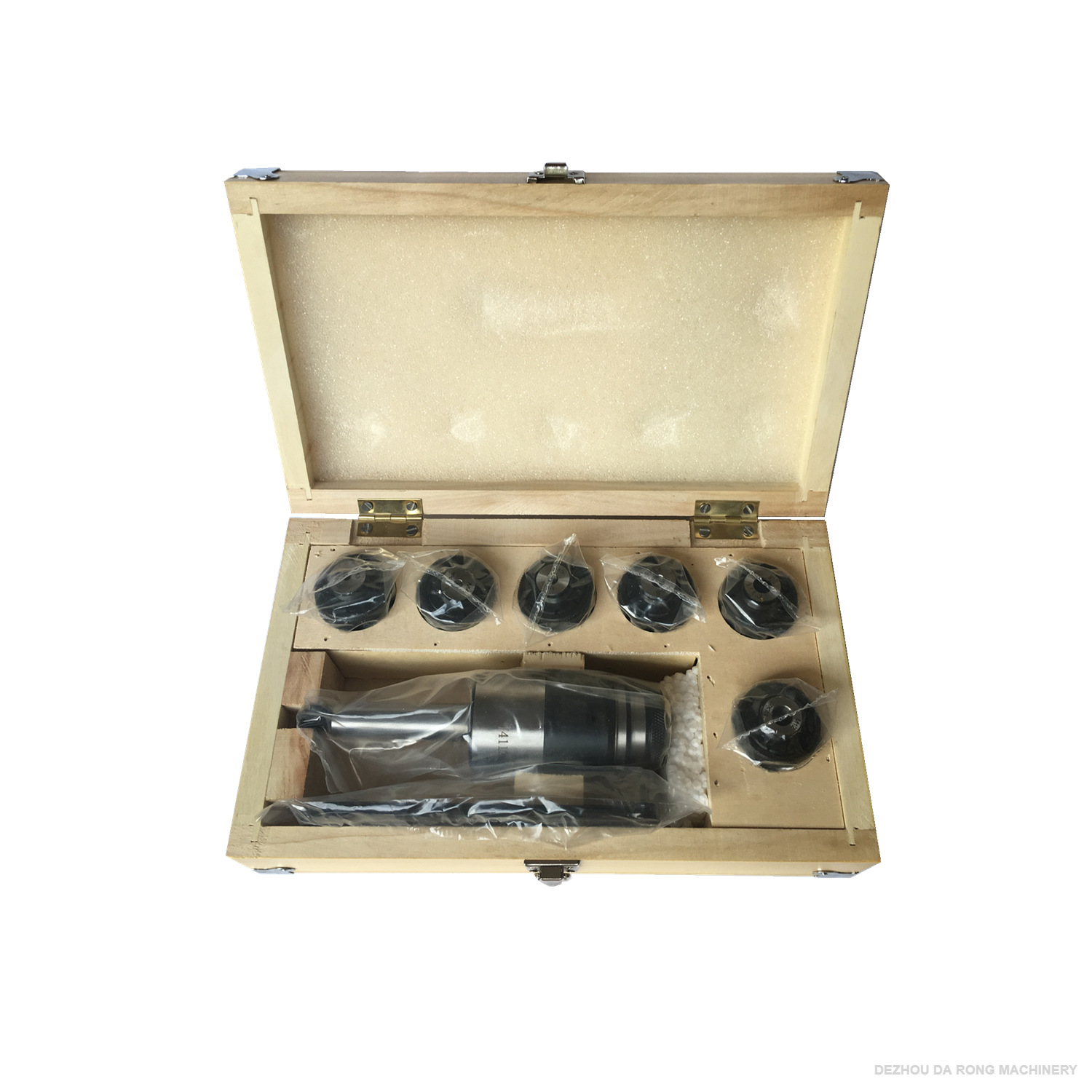

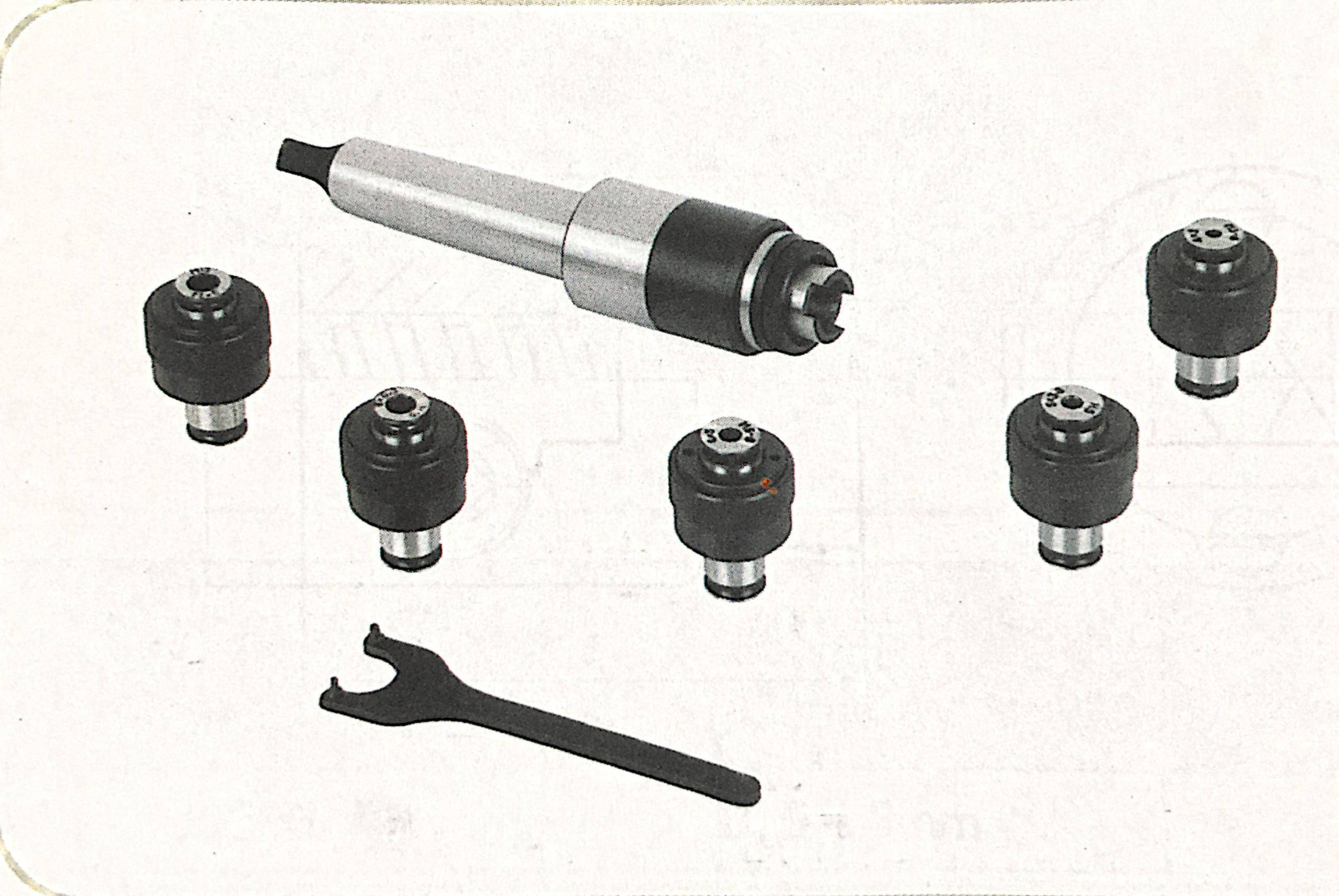

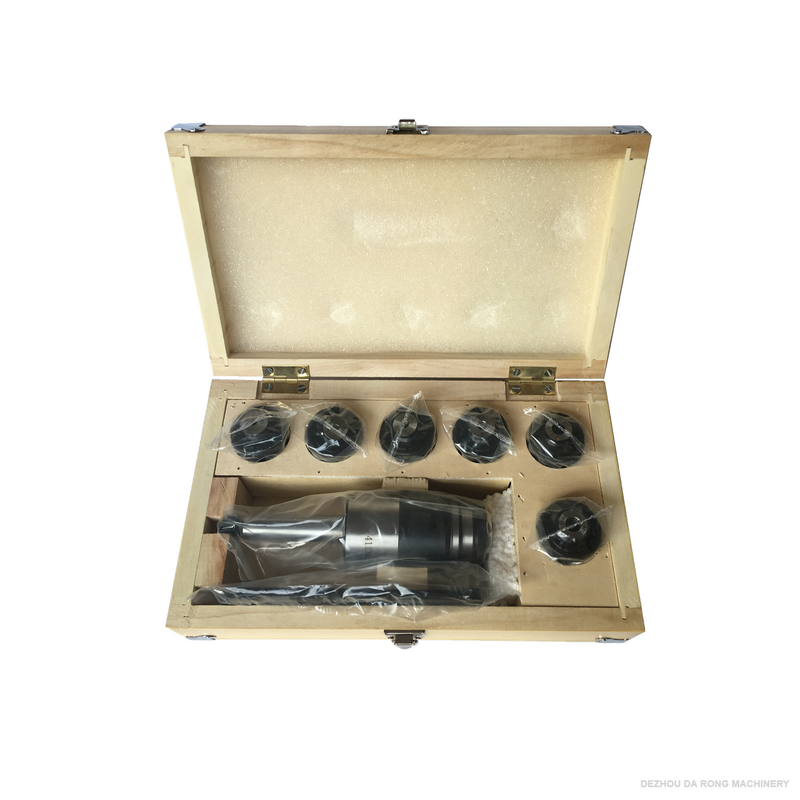

J41 НАБОР РЕЗЬБОВЫХ ПАТРОНОВ

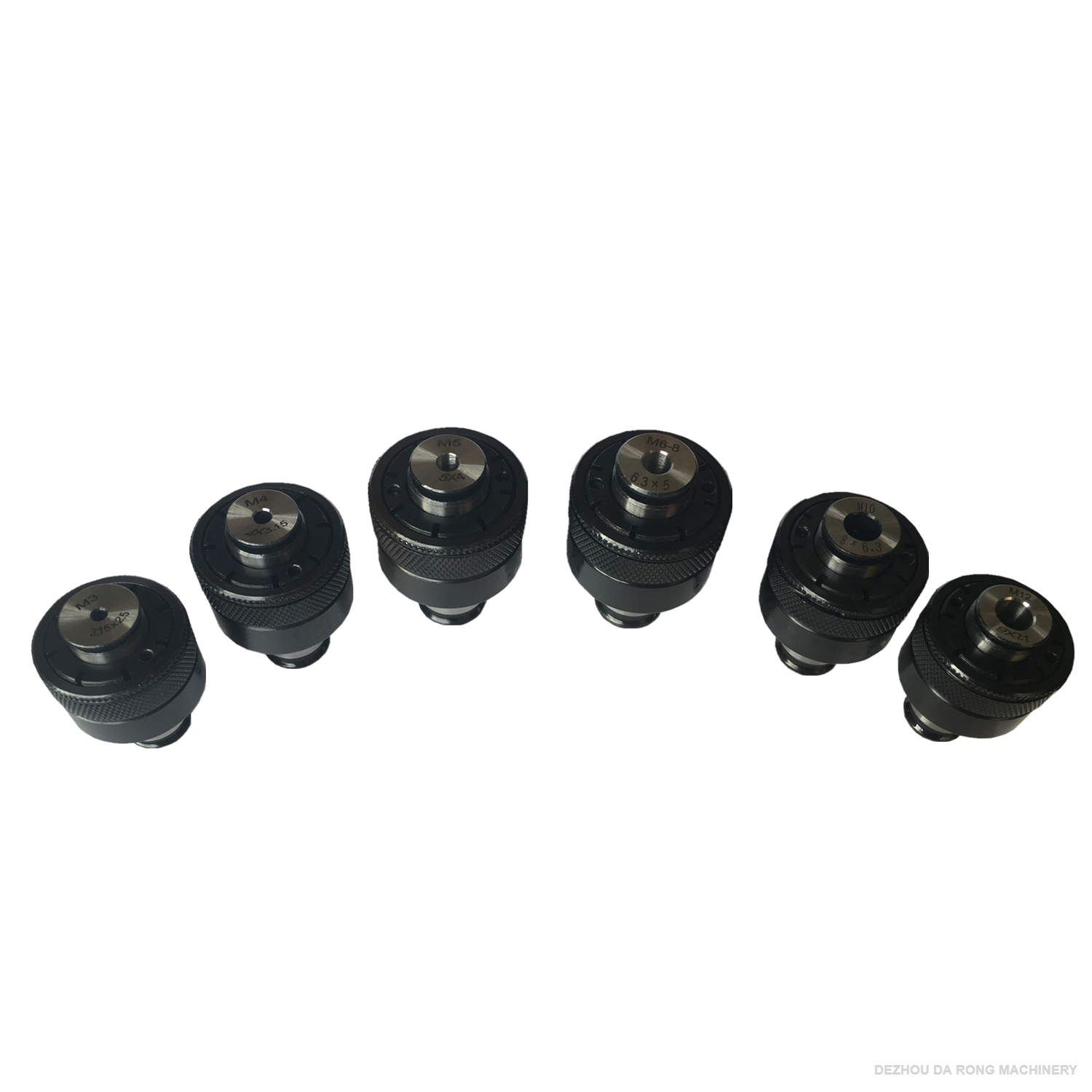

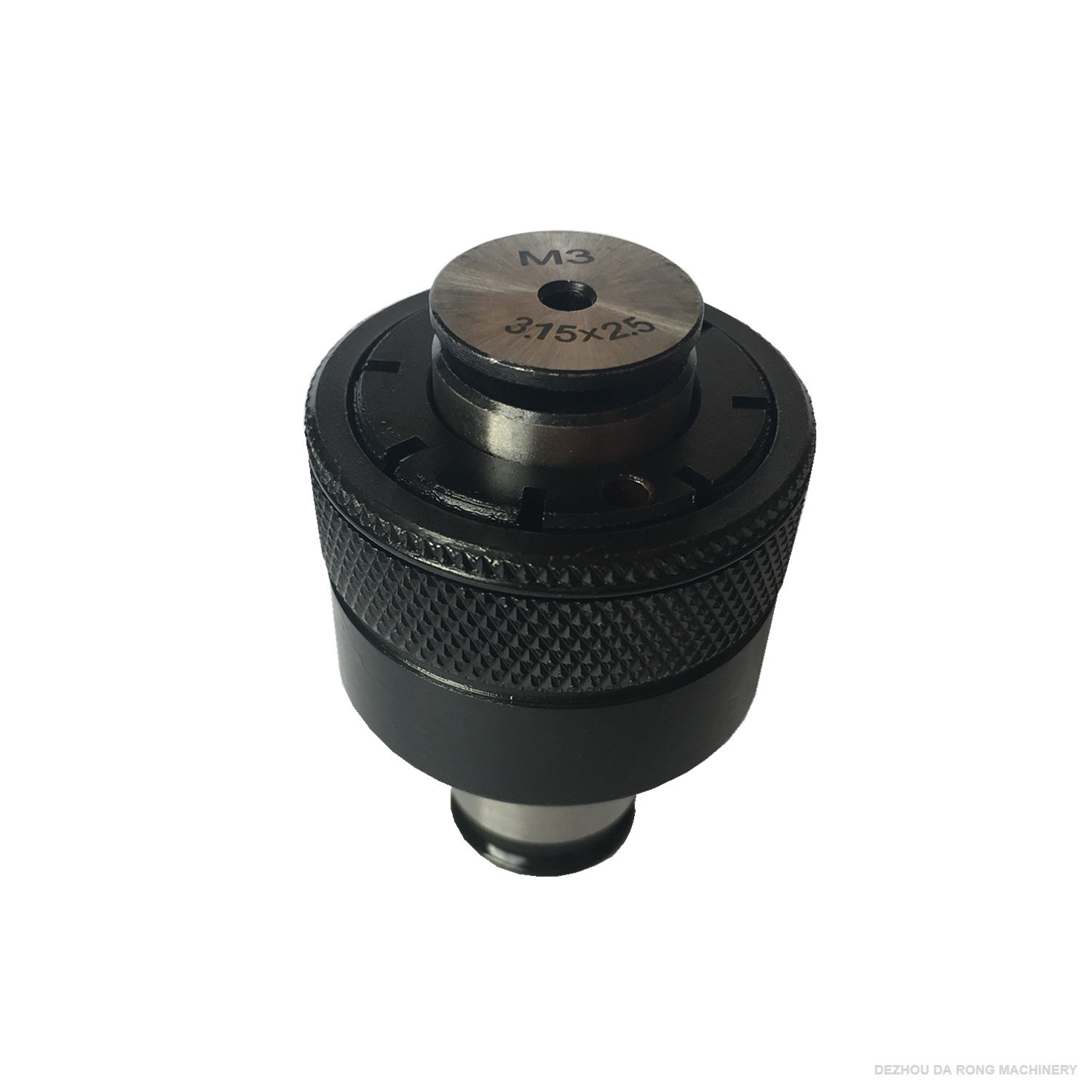

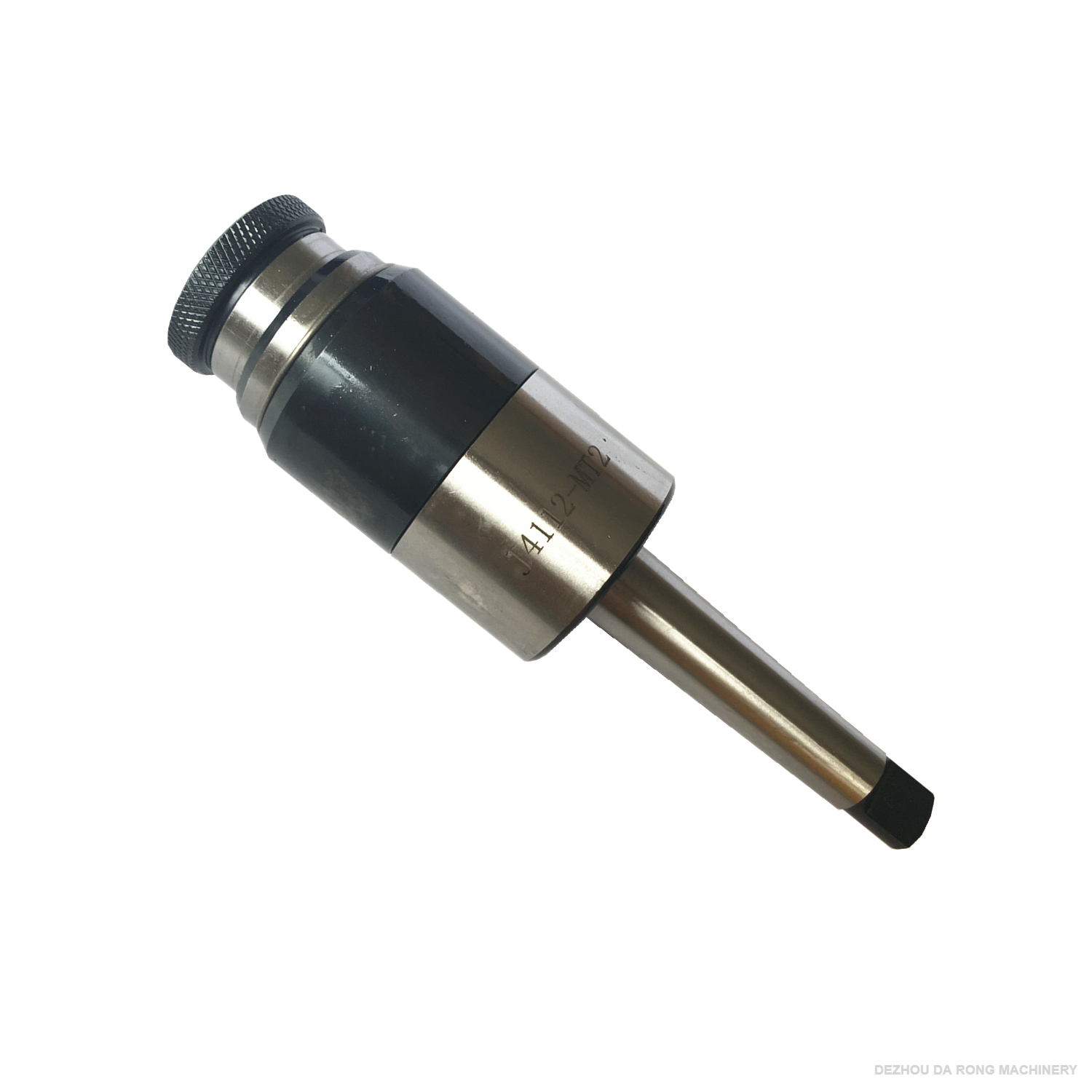

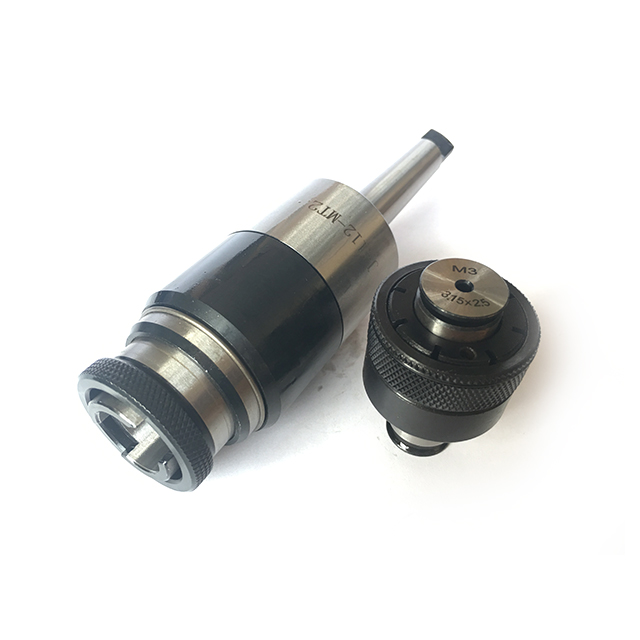

Это устройство состоит из патрон для метчиков и цанги для метчиков.Патрон имеет устройство компенсации шага резьбы. Цанговый патрон имеет устройство защиты от перегрузки, что позволяет избежать поломки метчика.Чтобы получить разные моменты отпускания для метчиков разного диаметра, просто отрегулируйте гайки. Это устройство наиболее применимо для работы с метчиками на сверлильных, токарных, расточных станках, фрезерных станках, станках с ЧПУ и так далее.

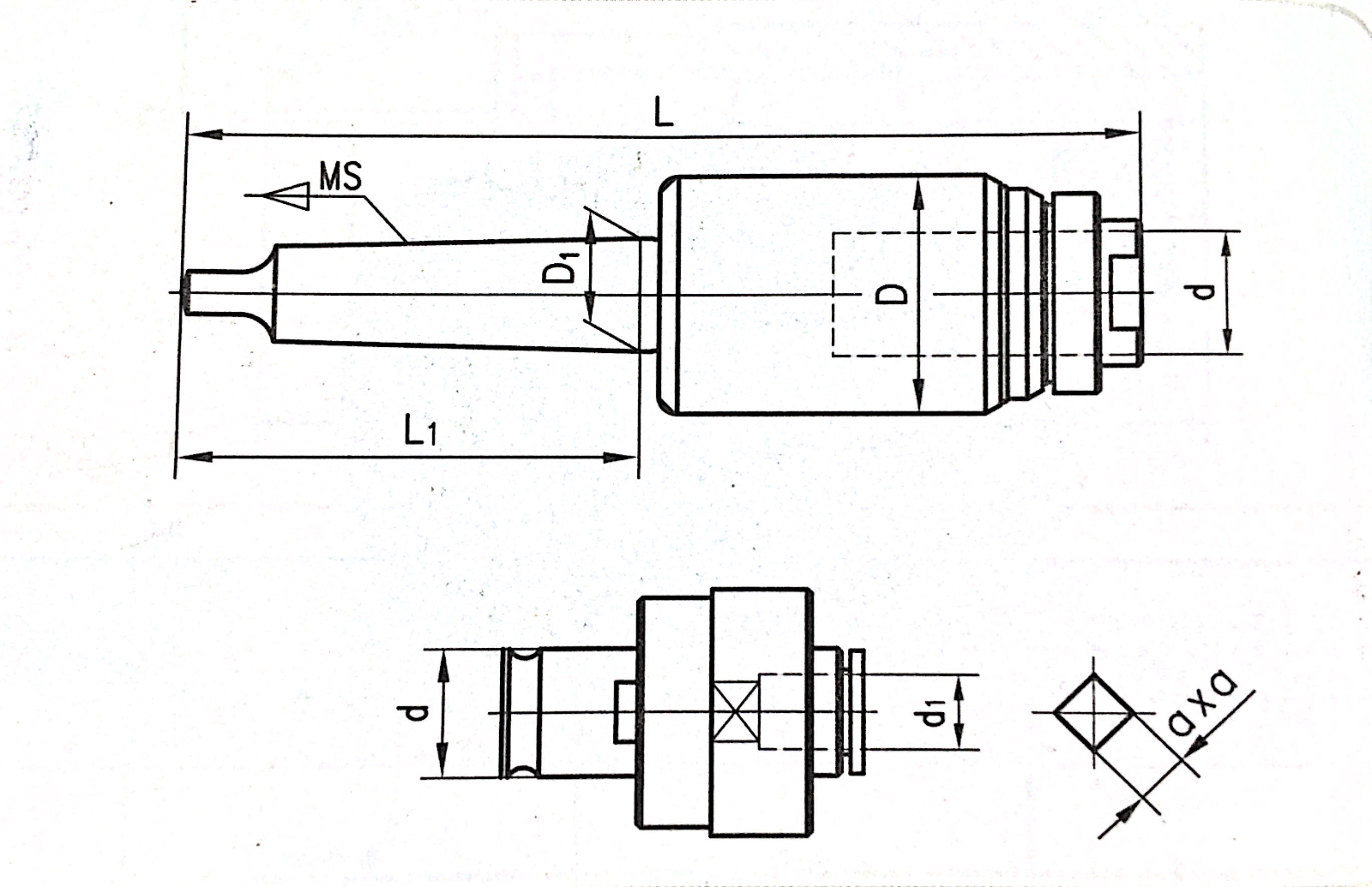

| Предмет номер. | Конус хвостовика | Д мм | Д1 мм | d мм | L1 мм | Д мм | Диапазон нажатия | Крутящий момент, Нм | Вес (кг) |
| J4112-MS2 | МС2 | 46 | 17.780 | 19 | 75 | 171.5 | М3-М12 | 25 | 1.08 |
| J4112-MS3 | MS3 | 46 | 23.825 | 19 | 94 | 191 | М3-М12 | 25 | 1.28 |
| J4112-MS4 | MS4 | 46 | 31.267 | 19 | 117.5 | 216 | М3-М12 | 25 | 3.00 |
| J4116-R8 | Р8 | 46 | 31.75 | 19 | 101.6 | 193.6 | М3-М16 | 46.3 | 1.71 |
| J4116-MS2 | МС2 | 46 | 17.780 | 19 | 75 | 171.5 | М3-М16 | 46.3 | 1.08 |
| J4116-MS3 | MS3 | 46 | 23.825 | 19 | 94 | 191 | М3-М16 | 46.3 | 1.61 |
| J4116-MS4 | MS4 | 46 | 31.267 | 19 | 117.5 | 216 | М3-М16 | 46.3 | 3.00 |
| J4124-MS3 | MS3 | 66 | 23.825 | 30 | 94 | 227 | М12-М24 | 150 | 3.20 |
| J4124-MS4 | MS4 | 66 | 31.267 | 30 | 117.50 | 252 | М12-М24 | 150 | 3.60 |
| J4124-MS5 | МС5 | 66 | 44.399 | 30 | 149.5 | 284 | М12-М24 | 150 | 4.50 |
| J4112 диапазон резьбы | М3 | М4 | М5 | М6 | М8 | М10 | М12 |
| 67тип d1xa(мм) | 4X3 | 4X3 | 5X3,8 | 6X5 | 6X5 | 8X6,3 | 9X7,1 |
| 83тип d1xa(мм) | 2,24х1,8 | 3,15х2,5 | 4X3,15 | 4,5х3,55 | 6,3X5 | 8X6,3 | 9X7,1 |
| J4124 диапазон резьбы | М12 | М14 | М16 | М18 | М20 | М22 | М24 |
| 67тип d1xa(мм) | 9X7,1 | 10,5х8 | 12,5х10 | 14X11 | 16X12 | 18х14,5 | 20X16 |
| 83тип d1xa(мм) | 9X7,1 | 11,2X9 | 12,5х10 | 14х11,2 | 14х11,2 | 16х12,5 | 18х14 |
